Praktikum Jaringan Komputer
FRAME RELAY
OLEH
Soefhwan : 065001600002
JURUSAN SISTEM INFORMASI
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017
Tujuan
Mampu memahami dan mengaplikasikan tentang Frame Relay
Teori Singkat
Frame Relay adalah protokol WAN yang beroperasi pada layer pertama dan kedua dari model OSI, dan dapat diimplementasikan pada beberapa jenis interface jaringan. Frame relay adalah teknologi komunikasi berkecepatan tinggi yang telah digunakan pada ribuan jaringan di seluruh dunia untuk menghubungkan LAN, SNA, Internet dan bahkan aplikasi suara/voice.
Perangkat Frame Relay
Sebuah jaringan frame relay terdiri dari “endpoint” (PC, server, komputer host), perangkat akses frame relay (bridge, router, host, frame relay access device/FRAD) dan perangkat jaringan (packet switch, router, multiplexer T1/E1). Perangkat-perangkat tersebut dibagi menjadi dua kategori yang berbeda:
Lab Setup
Untuk dapat menjalankan praktikum ini maka hal-hal yang diperlukan yaitu :
- Komputer atau laptop
- Program cisco packet tracer
Penjabaran Elemen Kompetensi
Skema :
Router
| |
Head Office Router
| |
Se2/0
|
10.0.0.1/8
|
Fa0/0
|
192.168.10.0/24
|
Branch Office Router
| |
Se2/0
|
10.0.0.2/8
|
Fa0/0
|
192.168.20.0/24
|
PC
| |
PC 0
|
192.168.10.5/24
|
PC1
|
192.168.10.6/24
|
PC2
|
192.168.20.5/24
|
PC3
|
192.168.20.6/24
|
Frame Relay
| |
Head Office (se2/0)
|
DLCI 50, Name HeadOffice, LMI : ANSI
|
Branch Office (se2/0)
|
DLCI 50, Name BranchOffice, LMI: ANSI
|
RIP (v2)
| |
Head Office Router
|
10.0.0.0, 192.168.10.0, 192.168.20.0
|
Branch Office Router
|
10.0.0.0, 192.168.10.0, 192.168.20.0
|
1. Konfigurasi IP address dan Frame Relay
Pertama kita konfigurasi semua ip address dari setiap interface router dan PC, untuk PC masukan ip address sesuai dengan tabel skema ip address diatas. Konfigurasi IP Address dan Frame Relay

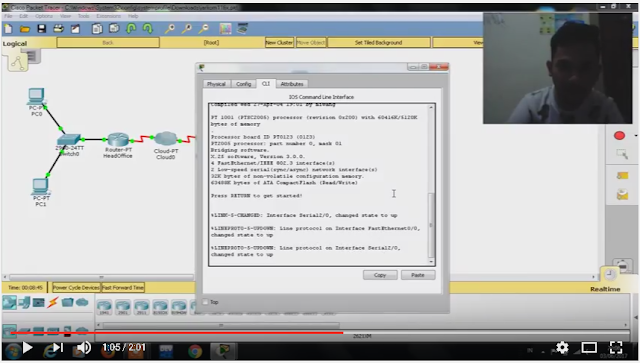

Untuk konfigurasi ip address dan frame relay Router, klik icon router dan masukan perintah berikut pda mode CLI router :
Head Office
Router>enable
Router#configure terminal
Router(config)#hostname HeadOffice
HeadOffice(config)#interface se2/0
HeadOffice(config-if)#ip address 10.0.0.1 255.0.0.0
HeadOffice(config-if)#encapsulation frame-relay
HeadOffice(config-if)#frame-relay lmi-type ansi
HeadOffice(config-if)#frame-relay inte
HeadOffice(config-if)#frame-relay interface-dlci 50
HeadOffice(config-if)#no shutdown
HeadOffice(config-if)#exit
HeadOffice(config)#interface fastEthernet 0/0
HeadOffice(config-if)#ip address 192.168.10.1 255.255.255.0
HeadOffice(config-if)#no shutdown
HeadOffice(config-if)#exit
Branch Office
Router>enable
Router#configure terminal
Router(config)#hostname BranchOffice
BranchOffice(config)#interface serial 2/0
BranchOffice(config-if)#ip address 10.0.0.2 255.0.0.0
BranchOffice(config-if)#clock rate 64000
BranchOffice(config-if)#encapsulation frame-relay
BranchOffice(config-if)#frame-relay lmi-type ansi
BranchOffice(config-if)#frame-relay interface-dlci 60
BranchOffice(config-if)#no shutdown
BranchOffice(config-if)#exit
BranchOffice(config)#interface fastEthernet 0/0
BranchOffice(config-if)#ip address 192.168.20.1 255.255.255.0
BranchOffice(config-if)#no shutdown
BranchOffice(config-if)#exit
2. Konfigurasi Cloud/WAN Emulation
Klik icon Cloud, karena kabel serial dari head office tersambung ke se0 dari Cloud maka kita daftarkan DLCI milik Head Office (50) kedalam interface se0 milik Cloud dan tentukan juga jenis LMI nya.
Dan untuk se1 Cloud yang terhubung dengan kabel serial milik Branch Office, daftarkan DLCI milik Branch Office (60) kedalam interface se1 milik Cloud dan tentukan juga jenis LMI nya.
Klik pada bagian connection, Frame Relay.. seting interfacenya menjadi
Serial0 | HeadOffice <--> Serial1 | BrachOffice, kemudian klik add.
Konfigurasi Frame relay selesai sampai disini, Router Head Office sudah bisa terhubung dengan Router Branch Office menggunakan enkapsulasi frame relay. tetapi untuk menghubungkan semua jaringan dari Head office dengan Jaringan Branch office hal terakhir yang perlu dilakukan adalah melakukan routing dengan routing protocol RIP v2.
3. Konfigurasi Routing Protocol
Klik kembali router dan masukan perintah konfigurasi berikut :
Head Office
HeadOffice(config)#router rip
HeadOffice(config-router)#version 2
HeadOffice(config-router)#network 10.0.0.0
HeadOffice(config-router)#network 192.168.10.0
HeadOffice(config-router)#network 192.168.20.0
HeadOffice(config-router)#exit
HeadOffice(config)#exit
HeadOffice#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
Branch Office
BranchOffice(config)#router rip
BranchOffice(config-router)#version 2
BranchOffice(config-router)#network 10.0.0.0
BranchOffice(config-router)#network 192.168.20.0
BranchOffice(config-router)#network 192.168.10.0
BranchOffice(config-router)#exit
BranchOffice(config)#exit
BranchOffice#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
4. Test koneksi
Lakukan test koneksi dengan ping atau simple PDU test.
Tabel Ceklist
No.
|
Indikator Kerja
|
Ceklist
|
1.
|
Mensetting Frame Relay
|
✓
|
2.
|
Melakukan pengecekkan paket data pada Frame Relay
|
✓
|
Form Feedback
No.
|
Indikator Kerja
|
Tingkat ketertarikan
|
Lama Pengerjaan
|
1.
|
Mensetting Frame Relay
|
3
|
30 menit
|
2.
|
Melakukan pengecekkan paket data pada Frame Relay
|
3
|
10 menit
|
Keterangan : 1. Tidak suka 2. Biasa. 3. Suka 4. Sangat suka
